دستگاه روکش‌گذاری فلزی درتولید کابل
Metal Sheathing Machine
دستگاه روکش‌گذاری فلزی درتولید کابل
این دستگاه مناسب برای تولید کابل‌های انعطاف‌پذیر ضدحریق (مانند کابل‌های YTTW، RTTZ، BTLY)، کابل‌های سیگنال راه‌آهن، کابل‌های MV، کابل‌های زمین آلیاژ مس پرسرعت ریلی و سایر موارد مشابه است. روکش‌گذاری فلزی، برش دقیق لبه‌ها و تمیز کردن نوارهای مسی (یا آلومینیومی و یا فولادی) از طریق قالب شکل‌دهی ویژه به صورت نوار طولی انجام می‌شود. عملیات جوش طولی پیوسته، کشش و سایزینگ، و شکل‌دارکردن تحت گاز محافظ انجام می‌پذیرد.

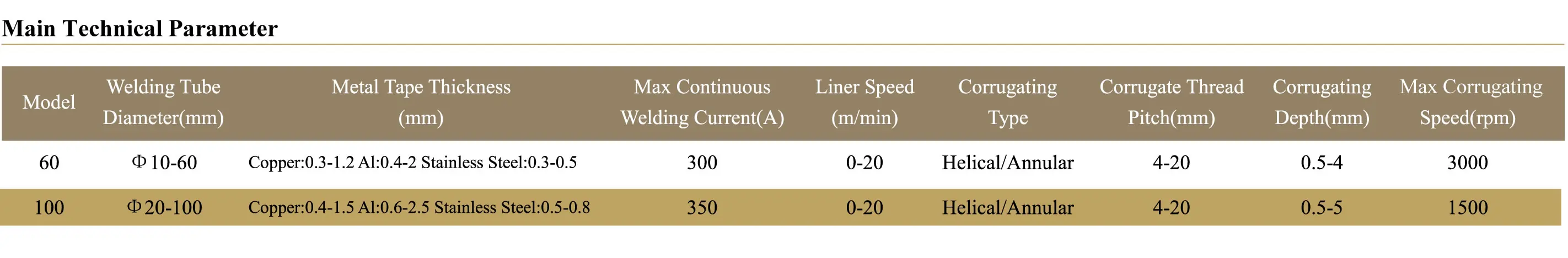

مشخصات فنی دستگاه روکش‌گذاری فلزی درتولید کابل
کاربرد دستگاه روکش‌گذاری فلزی درتولید کابل
ماشین روکش‌گذاری فلزی مدل CONTENT، یک دستگاه تخصصی در حوزه پوشش‌دهی کابل‌های سیم و کابل است که وظیفه اصلی آن اعمال روکش فلزی دقیق و مقاوم به دور کابل می‌باشد. این ماشین در خطوط تولید کابل‌های انعطاف‌پذیر ضدحریق (مانند YTTW، RTTZ، BTLY)، کابل‌های سیگنال راه‌آهن، کابل‌های MV و کابل‌های زمین آلیاژ مس پرسرعت مورد استفاده قرار می‌گیرد. محدوده کاری این دستگاه شامل شکل‌دهی نوار فلزی، برش لبه‌ها، جوش طولی پیوسته و شکل‌دار کردن نهایی تحت گاز محافظ است. این ماشین در خط تولید پس از مرحله نوارگذاری و قبل از آزمایش نهایی کابل قرار می‌گیرد. ویژگی‌های برجسته این مدل شامل دقت بالا در شکل‌دهی، افزایش بهره‌وری تولید، صرفه‌جویی در مصرف انرژی و تضمین کیفیت پوشش فلزی است.
عملکرد و فرایند تولید دستگاه روکش‌گذاری فلزی درتولید کابل
در ابتدا، مفتول یا کابل آماده شده وارد دستگاه می‌شود و نوار فلزی (مسی، آلومینیومی یا فولادی) که از پیش آماده شده، به صورت نوار طولی از طریق قالب‌های مخصوص شکل داده می‌شود. پس از شکل‌دهی دقیق نوار، لبه‌های آن به صورت کاملاً تمیز و یکدست برش داده می‌شود. سپس دو لبه نوار فلزی با روش جوش طولی پیوسته، تحت گاز محافظ جوش داده می‌شوند تا یک پوشش فلزی یکپارچه و مقاوم شکل گیرد. پس از این مرحله، کابل روکش‌گذاری شده از طریق کشش و سایزینگ عبور کرده تا ابعاد دقیق و یکنواختی به دست آید. در نهایت، عملیات شکل‌دار کردن (corrugation) به منظور افزایش انعطاف‌پذیری و مقاومت مکانیکی انجام می‌شود. محصول نهایی آماده ورود به مراحل بعدی خط تولید است.

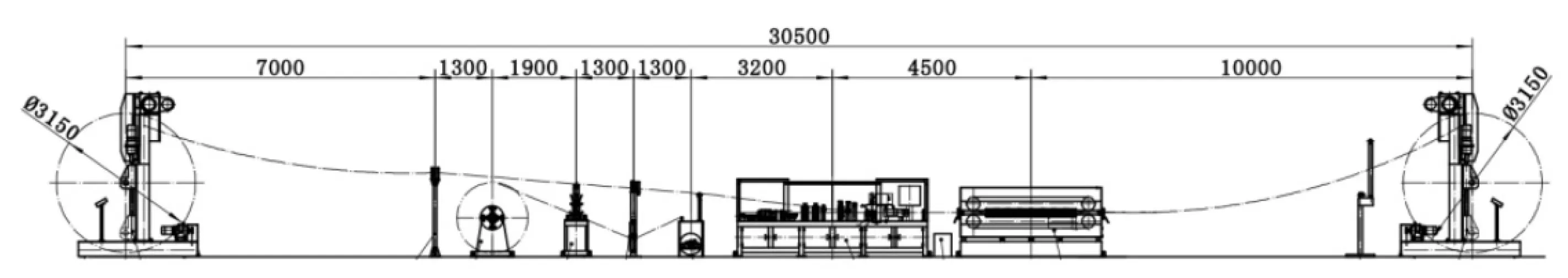

نقشه جانمایی ماشین آرمرینگ سیم فولادی نوع گهواره‌ای
مشخصات متریال ورودی و محصول نهایی دستگاه روکش‌گذاری فلزی درتولید کابل
مواد ورودی شامل نوارهای فلزی مسی، آلومینیومی یا فولادی است که باید دارای کیفیت استانداردهای صنعتی مربوط به سیم و کابل باشند. نوارها باید خواص مکانیکی مناسبی از جمله انعطاف‌پذیری، مقاومت کششی و ضدخوردگی داشته باشند. محصول نهایی، کابل‌های روکش‌دار فلزی با پوشش یکنواخت، مقاوم در برابر عوامل محیطی، فشار مکانیکی و آتش است که در صنایع مختلفی مانند مخابرات، راه‌آهن، برق فشار متوسط و زمین‌کشی استفاده می‌شوند. روکش فلزی سبب افزایش عمر مفید کابل و بهبود ایمنی آن می‌گردد.
جایگاه دستگاه روکش‌گذاری فلزی درتولید کابل
ماشین روکش‌گذاری فلزی CONTENT نقش کلیدی و استراتژیکی در خط تولید سیم و کابل ایفا می‌کند، زیرا روکش فلزی مرحله‌ای حیاتی برای حفاظت و دوام کابل‌هاست. این دستگاه پس از عملیات نوارگذاری و قبل از تست نهایی قرار می‌گیرد و کیفیت نهایی کابل را به شدت تحت تأثیر قرار می‌دهد. ارتباط این ماشین با سایر تجهیزات مانند دستگاه کشش، نورد و تست عملکرد، خط تولید را به یک فرایند هماهنگ و بهینه تبدیل می‌کند و تضمین‌کننده کیفیت و ماندگاری محصول نهایی است.
ماشین روکش‌گذاری فلزی CONTENT یکی از پیشرفته‌ترین دستگاه‌های صنعت سیم و کابل است که برای تولید کابل‌های انعطاف‌پذیر ضدحریق، کابل‌های سیگنال راه‌آهن و کابل‌های MV کاربرد دارد. این دستگاه با شکل‌دهی دقیق نوارهای فلزی مسی، آلومینیومی یا فولادی و انجام جوش طولی پیوسته تحت گاز محافظ، پوشش فلزی یکنواخت و مقاومی ایجاد می‌کند. فرآیند کشش، سایزینگ و شکل‌دار کردن نهایی کیفیت و دوام کابل را تضمین می‌کند. با بهره‌وری بالا، صرفه‌جویی انرژی و دوام طولانی‌مدت، این ماشین جایگاهی مهم در خط تولید دارد و باعث افزایش کیفیت نهایی محصولات سیم و کابل می‌شود.
