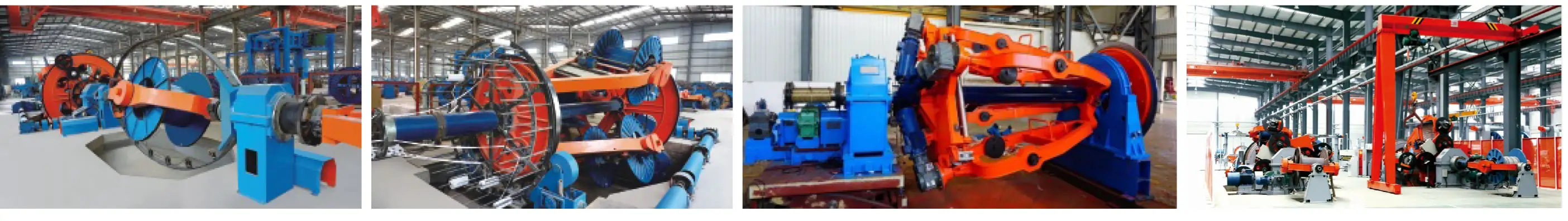

ماشین لِیآپ مدل سیارهای برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
CLY Planetary Laying Up Wire & Cable Machine
ماشین لِیآپ مدل سیارهای برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
این دستگاه برای عملیات لِیینگ آپ (Laying Up) در خطوط تولید سیم و کابل به کار میرود. مدل CLY Planetary Laying Up Machine قابلیت انجام فرآیند لِیینگ آپ کابلهای برق گرد با حداکثر ۷ هادی (core) به همراه پیچش معکوس (back-twisting) و همچنین کابلهای برق سکتور با حداکثر ۴ رشته به اندازه ۴۰۰ میلیمتر مربع بدون پیچش معکوس را داراست. این دستگاه عمدتاً برای کابلهای ولتاژ پایین و متوسط (LV/MV)، کابلهای مخابراتی، کابلهای کنترل و کابلهای معدنی مورد استفاده قرار میگیرد.
از ویژگیهای برجسته این دستگاه میتوان به طراحی با ساپورت غلتکی و یاتاقانهای بزرگ جهت تحمل بار بالا اشاره کرد. این ساختار باعث افزایش دوام، پایداری و کیفیت محصول نهایی میشود.

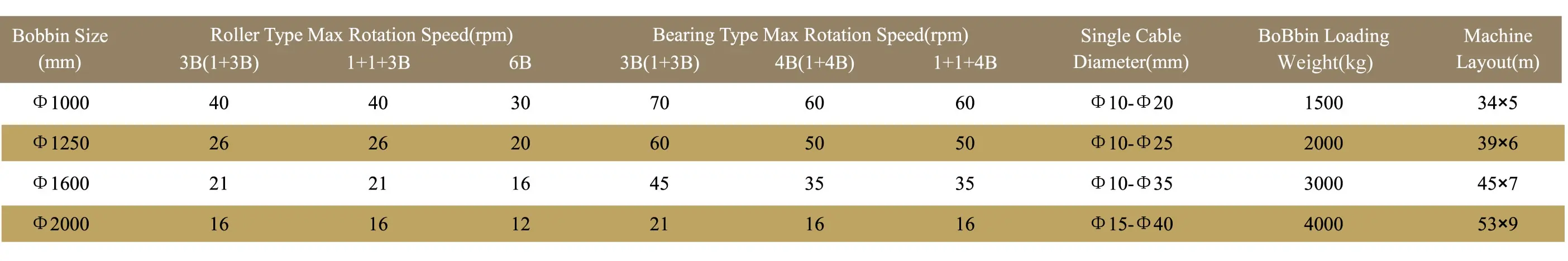

مشخصات فنی ماشین لِیآپ سیارهای مدل برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
کاربرد ماشین لِیآپ سیارهای مدل برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
فرآیند کار دستگاه به این صورت است که ابتدا هادیهای فلزی خام (مفتولها) که قبلاً کشیده و آماده شدهاند، به ورودی دستگاه وارد میشوند. این هادیها توسط مجموعه چرخهای سیارهای که به صورت هماهنگ میچرخند، به دور یک محور مرکزی جمعبندی میشوند.
دستگاه با مکانیزم پیچش معکوس (back-twisting) در حین عملیات، تنشهای داخلی در کابل را کاهش داده و از تاب خوردن و گره خوردن هادیها جلوگیری میکند. این موضوع به افزایش انعطافپذیری و مقاومت کابل نهایی کمک میکند.
با پشتیبانی غلتکهای بزرگ و یاتاقانهای مقاوم، دستگاه امکان کار با هادیهای بزرگ و سنگین را بدون کاهش کیفیت دارد. پس از اتمام عملیات لِیینگ آپ، کابل آماده ورود به مراحل عایقکاری، شیلدینگ و روکشدهی نهایی است.
عملکرد و فرایند تولید ماشین لِیآپ سیارهای مدل برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
فرآیند کار خط ریختهگری و نورد پیوسته مفتول مسی شامل مراحل زیر است:
ابتدا کاتد مس یا ضایعات مسی در کوره مخصوص ذوب میشوند. سپس فلز مذاب از طریق سیستم ریختهگری پیوسته به قالبها هدایت شده و به شکل میلههای مسی اولیه در میآید. این میلهها بلافاصله وارد واحد نورد میشوند تا به صورت مفتول مسی با قطر استاندارد (8 میلیمتر) تبدیل گردند. در ادامه محصول نهایی خنککاری، جمعآوری و برای استفاده در خطوط کشش مفتول آماده میشود.

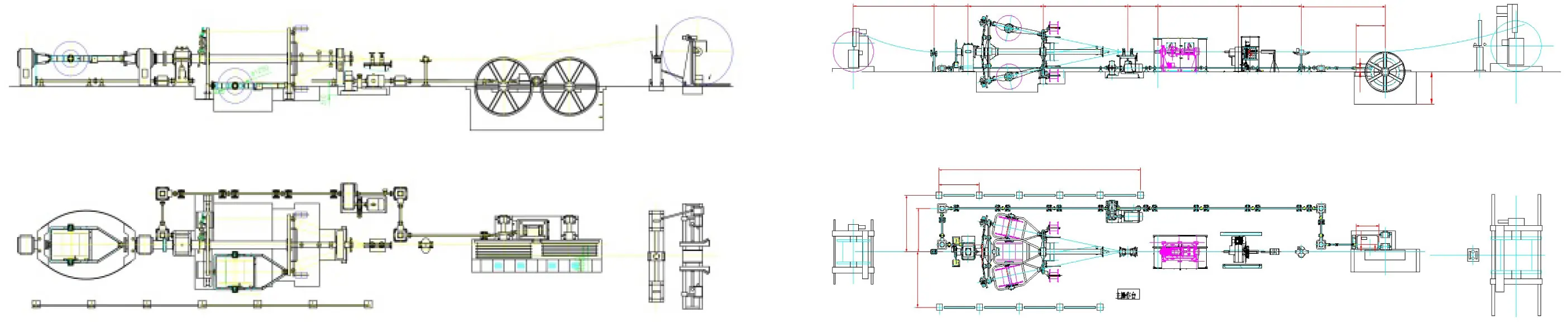

نقشه جانمایی ماشین لِیآپ سیارهای مدل برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
مشخصات متریال ورودی و محصول نهایی ماشین لِیآپ سیارهای برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
ورودی: هادیهای فلزی (مفتول) که معمولاً از جنس مس یا آلومینیوم با استانداردهای بینالمللی مانند ASTM B3 برای مس و ASTM B221 برای آلومینیوم تهیه شدهاند. مفتولها باید دارای خواص مکانیکی مطلوب مانند مقاومت کششی و انعطافپذیری بالا باشند.
محصول نهایی: کابلهایی با هادیهای منظم، هممحور و بدون پیچش اضافی که مطابق استانداردهای IEC و BS تولید میشوند. این کابلها برای انتقال برق در شبکههای LV/MV، کنترل و مخابرات، و همچنین در محیطهای صنعتی و معدنی کاربرد دارند.
جایگاه ماشین لِیآپ مدل سیارهای برای تولید کابلهای چند رشتهای با لایه گذاری یکنواخت
دستگاه CLY Planetary Laying Up Machine یکی از تجهیزات کلیدی در خط تولید سیم و کابل است که نقش استراتژیکی در بهبود کیفیت ساختار کابل ایفا میکند. این ماشین به طور مستقیم با مرحله کشش هادیها و مراحل بعدی مانند عایقکاری و روکشدهی مرتبط است. عملکرد دقیق و مستمر این دستگاه باعث میشود تا کابل تولید شده دارای ساختار منظم، یکنواخت و بدون تنشهای اضافی باشد که در نهایت عمر مفید و کارایی کابل را بهبود میبخشد.
از نظر ارتباط با سایر ماشینآلات، این دستگاه یک پل مهم میان مراحل مقدماتی تولید هادیها و مراحل نهایی کابلسازی است و بهرهوری کل خط تولید را به طور چشمگیری افزایش میدهد.
دستگاه CLY Planetary Laying Up Machine یک ماشین پیشرفته برای عملیات لِیینگ آپ کابلهای برق با قابلیت کار تا ۷ هادی گرد با پیچش معکوس است. این دستگاه با طراحی ساپورت غلتکی و یاتاقانهای بزرگ، کیفیت و دوام کابل نهایی را تضمین میکند. مناسب برای تولید کابلهای LV/MV، مخابراتی، کنترل و معدنی است. فرآیند پیچش معکوس دستگاه، تنشهای داخلی کابل را کاهش داده و انعطافپذیری آن را افزایش میدهد.
این ماشین با افزایش بهرهوری و صرفهجویی انرژی، نقش کلیدی در خط تولید سیم و کابل دارد. مشخصات ورودی شامل هادیهای مس یا آلومینیوم استاندارد است و محصول نهایی مطابق با استانداردهای IEC و BS میباشد. CLY Planetary Laying Up Machine جایگاه مهمی در بهبود کیفیت و عملکرد کابلهای صنعتی ایفا میکند و یک انتخاب ایدهآل برای تولیدکنندگان سیم و کابل است.
